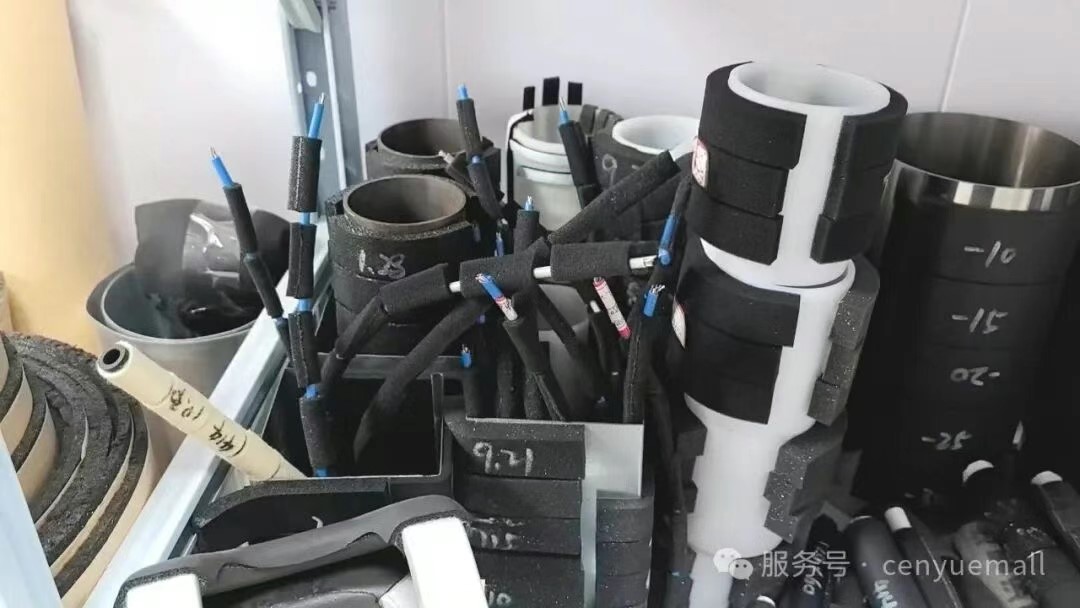

PU海棉（聚氨酯發(fā)泡材）柔軟透氣、彈性好、緩沖防撞性能優(yōu)異，
在汽車內(nèi)飾、家居用品、醫(yī)療護(hù)具等行業(yè)已經(jīng)有很多應(yīng)用。
為了能夠更好地使用PU海綿，應(yīng)該選擇一款能粘好海綿的膠水。
水性壓敏膠安全環(huán)保而且操作方便，是PU海棉的理想膠粘劑選擇之一。
要真正實現(xiàn)高效、高質(zhì)量的復(fù)合，貼合工藝的優(yōu)化需要重視。
一、復(fù)合中的問題
在PU海綿和膠水的復(fù)合過程中，容易出現(xiàn)這些問題：
1.脫膠問題
a)現(xiàn)象：貼合后材料易分離，剝離強(qiáng)度不足。
b)根源：界面污染、膠水親和力不足、干燥不充分。
2.氣泡/鼓包問題
a)現(xiàn)象：膠層出現(xiàn)針孔、氣泡或大面積鼓包。
b)根源：氣體殘留、干燥速率失控、涂布不均。
3.PU海棉變形問題
a)現(xiàn)象：海棉局部塌陷、彈性下降。
b)根源：膠量過量、干燥溫度過高、壓力不當(dāng)。
4.膠水干燥不徹底問題
a)現(xiàn)象：膠層潮濕、返粘風(fēng)險高。
b)根源：烘箱參數(shù)不合理、生產(chǎn)線速度過快。
二、解決方案
做好PU海棉和膠水的復(fù)合，需要對整個工藝流程進(jìn)行系統(tǒng)性的精準(zhǔn)控制。
應(yīng)該做好這四步：
第一步：選好材料
膠水的選擇是成功的首要前提，沒有“萬能膠”可以通用。所以，我們應(yīng)該選擇與PU海棉特性高度匹配的水性壓敏膠。
光洋KR-414膠水是針對PU海綿研發(fā)的，對照它的特性，可以看看我們?yōu)镻U海綿選膠應(yīng)該注意哪些方面：
1.粘得上：表面能適配
膠水要能很好地附著在PU海綿表面，均勻附著，錨固性高，不發(fā)生假性粘接現(xiàn)象。這要求膠水和PU海棉表面能相匹配。
KR-414分子極性與海棉表面能高度契合，所以上膠后能快速鋪展、均勻成膜，避免“局部不粘”或“縮膠”的問題。
2.粘得牢：粘性選得準(zhǔn)
PU海綿背膠之后要和對手件粘牢。所以要根據(jù)最終產(chǎn)品的要求，選擇相應(yīng)特性的膠水。
比如，能快速固定，需要高初粘的膠水；貼曲面材料，需要抗反彈能力強(qiáng)的膠水。
KR-414粘性強(qiáng)，初粘和持粘做得很均衡，曲面粘貼效果好，比如用在汽車線束上，卷粘或?qū)φ澈蠡静粡楅_。
3.不腐蝕：化學(xué)性不沖突
膠水必須很“溫和”，不會和PU海綿“打架”，就是膠水涂上去不會讓海綿變脆、發(fā)硬或者被腐蝕掉，保證海綿的彈性、柔軟度都不受影響。
KR-414的pH值范圍（6.5-8.5），屬于接近中性的弱酸至弱堿性區(qū)間（牛奶的pH≈6.5，肥皂的pH普遍在8.5-11之間），
所以這款膠水幾乎不跟PU海綿發(fā)生反應(yīng)，對海綿沒什么影響。
4.好干燥：烘箱匹配
水膠里面除了膠就是水，只有先把水烘干，才能得到膠。所以一定要做好膠水的干燥工作。
烘箱長度、通風(fēng)能力和生產(chǎn)速度，都必須和膠水的性質(zhì)匹配。
KR-414膠水是60%的高固含膠水，粒徑分布均勻，不僅好涂還干得快；
只要配合通風(fēng)、涂布速度，調(diào)整好烘箱溫度，就能夠做到快速干燥，與低固含膠水相比還能節(jié)省更多能耗。
5.不違規(guī)：環(huán)保安全達(dá)標(biāo)
膠水屬于化學(xué)品，在使用過程中需要滿足環(huán)保與安全法規(guī)要求。
作為水性膠，KR-414以水為溶劑，低氣味、低VOC，不含苯類等有害溶劑，不會危害人體健康，
用在汽車內(nèi)飾、醫(yī)療護(hù)具這些對環(huán)保要求高的場景也完全合規(guī)。
第二步：處理海綿
“工欲善其事，必先利其器”。做好海綿的準(zhǔn)備工作，能夠為牢固粘接打下堅實的基礎(chǔ)。
? 徹底清潔：
使用清潔設(shè)備（如離子風(fēng)槍、粘塵輥），
去除海棉表面的灰塵、油污、脫模劑殘留等污染物。
? 表面活化（核心步驟）：
對于表面能較低的PU海棉，必須進(jìn)行電暈處理或等離子處理。
• 目的：
提高表面能，引入極性基團(tuán)，極大改善膠水的潤濕性。
•質(zhì)量控制：
定期監(jiān)測處理效果，確保其穩(wěn)定性和有效性。
處理后的基材應(yīng)盡快使用，以防表面能衰減。
第三步：烘好膠水
水是水膠的載體，也是干燥過程中需要被精準(zhǔn)管理的對象。只有合理設(shè)計烘箱溫度曲線，才能確保徹底干燥。

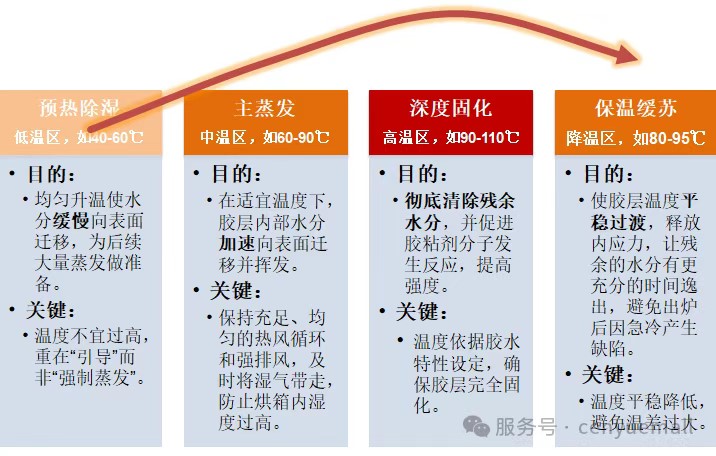

推薦使用四段式烘箱溫度，以KR-414膠水常用烘箱溫度為例進(jìn)行說明：

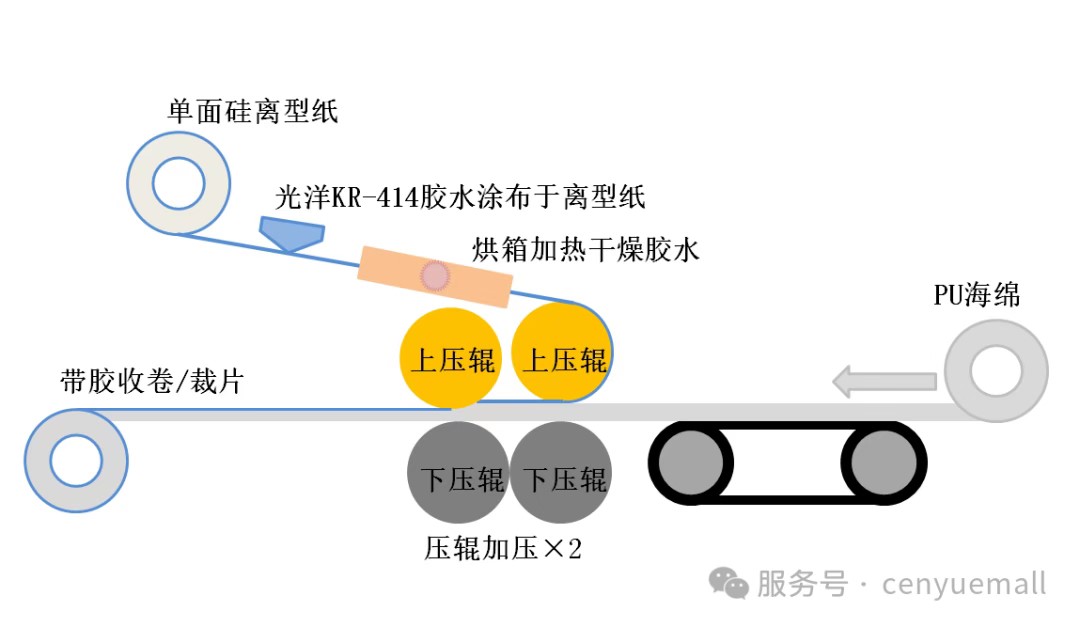

第四步：逐步貼合
復(fù)合壓力是排除界面氣體、實現(xiàn)密切結(jié)合的最后一道關(guān)鍵工序。
采用兩段式壓輥設(shè)計是優(yōu)化貼合效果的有效手段。
? 第一組壓輥：預(yù)貼合輥
施加較輕的壓力，初步將膠層與PU海棉結(jié)合在一起。
基于海棉初始高度的壓力控制預(yù)壓階段。
? 第二組壓輥：主壓實輥
在預(yù)貼合的基礎(chǔ)上，均勻增強(qiáng)壓力，實現(xiàn)最終的緊密貼合。
以海棉的壓縮率為核心指標(biāo)來定義壓力，需結(jié)合“原始厚度”與“壓縮率”計算實際壓力對應(yīng)的高度參數(shù)。
示例說明：
若PU海綿初始厚度為 10mm，目標(biāo)壓縮率為 10%，則第一組壓輥的高度間隙應(yīng)設(shè)置為10mm，壓縮量 = 10mm × 10% = 1mm → 第二組壓輥的高度間隙需設(shè)置為 1mm。
通過這四方面的協(xié)同控制——從精準(zhǔn)選膠、界面處理，到科學(xué)的水分管理（烘箱曲線），再到合理的復(fù)合壓力設(shè)計，可以系統(tǒng)性地解決水性壓敏膠與PU海棉復(fù)合中的各類問題，最終實現(xiàn)高質(zhì)量的穩(wěn)定生產(chǎn)。
三、品質(zhì)管控
1.復(fù)合后質(zhì)量檢測
海綿涂好膠后需要靜置至少24小時（建議72小時）再使用，另外還要通過即時檢測＋長期跟蹤把控質(zhì)量，確保產(chǎn)品滿足使用需求：
? 即時檢測：
• 對粘測試：
把背膠海綿輕壓對粘，稍用力拉拽觀察分離情況。如果膠層能均勻附著在海綿表面，沒有明顯剝離或分層，就說明粘性達(dá)標(biāo)。
• 目視與觸感檢查：
觀察材料表面是否存在氣泡、鼓包或局部脫膠；觸摸膠層，確認(rèn)粘性正常、表面平整，避免因干燥不徹底導(dǎo)致后期返粘。
? 留樣測試：
• 常溫穩(wěn)定性測試：
每批次抽取樣品，將背膠海綿粘貼在目標(biāo)對手件（如汽車內(nèi)飾件、家具板材）上，常溫環(huán)境下靜置觀察幾天，記錄是否出現(xiàn)脫落、起翹等問題。
• 場景化環(huán)境測試：
若產(chǎn)品需應(yīng)用于高溫高濕場景，需額外進(jìn)行溫濕度模擬實驗（如85℃/85%RH環(huán)境放置24小時），驗證背膠海綿與對手件的結(jié)合穩(wěn)定性，確保長期使用不失效。
2.生產(chǎn)過程管控
從膠水儲存到設(shè)備維護(hù)，每個環(huán)節(jié)的精細(xì)化管理是穩(wěn)定生產(chǎn)的關(guān)鍵：
? 膠水儲存：
膠水需要存放于0-40℃以內(nèi)的環(huán)境，盡可能在6個月內(nèi)使用完畢；
開蓋使用后要及時扎口，避免表干結(jié)皮，影響上膠時的涂布均勻性與粘性。
? 生產(chǎn)環(huán)境：
穩(wěn)定的溫濕度不僅能保障膠水干燥速率，還能減少海綿因吸濕變形導(dǎo)致的貼合偏差。
根據(jù)季節(jié)變化動態(tài)調(diào)整車間環(huán)境——夏季注意排風(fēng)除濕（避免海綿吸潮增加復(fù)合難度），冬季需適當(dāng)升溫（防止低溫降低膠水活性）。
? 設(shè)備維護(hù)：
涂布輥需每日清理殘留膠垢，避免堵塞或局部膠量不均；
烘箱通風(fēng)系統(tǒng)定期檢查，確保熱風(fēng)循環(huán)順暢，防止因排風(fēng)不暢導(dǎo)致膠層干燥不徹底；
壓輥壓力傳感器每月校準(zhǔn)，避免因壓力偏差影響貼合緊密度。設(shè)備異常需及時報修，防止“小毛病拖成大問題”。
通過“即時檢測+留樣跟蹤”嚴(yán)控復(fù)合質(zhì)量，結(jié)合“膠水儲存-環(huán)境調(diào)控-設(shè)備維護(hù)”的全流程管理，可有效降低不良率，
確保PU海綿復(fù)合產(chǎn)品在不同場景下均能穩(wěn)定發(fā)揮性能，為客戶交付可靠、耐用的最終成品。
結(jié)語
要把PU海綿復(fù)合做好，關(guān)鍵在四個環(huán)節(jié)：
♦ 選對膠水（選擇適合PU海綿的膠水，比如KR-414）
♦ 處理海綿（做好海綿的清潔+活化）
♦ 調(diào)整烘箱（調(diào)好烘箱的溫度、風(fēng)速，分四段慢慢烤干）
♦ 控制壓力（采取先后兩組壓輥，先輕后重擠走氣泡）
在生產(chǎn)過過程中還需要邊做邊調(diào)：
注意環(huán)境溫濕度，檢查膠水黏稠度，定期檢查設(shè)備，注意到把每個細(xì)節(jié)；
再通過PDCA循環(huán)（計劃-執(zhí)行-檢查-改進(jìn)）不斷優(yōu)化參數(shù)，才能讓產(chǎn)品粘得牢、不變形、不出問題。
